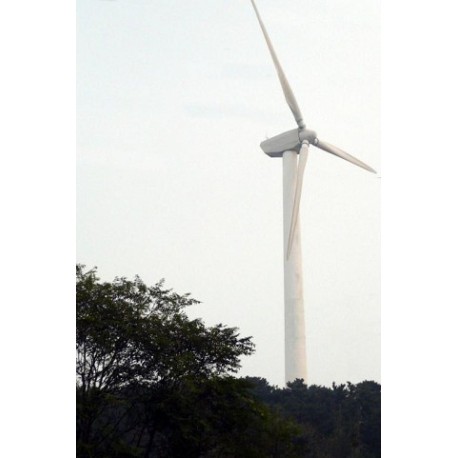

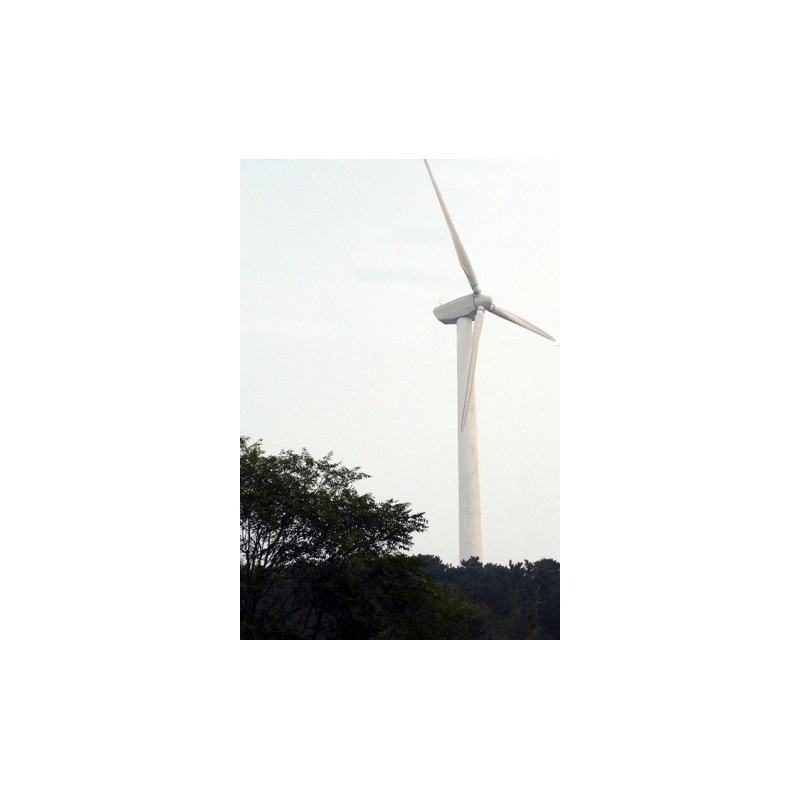

100kw tuuliturbiini (ruuduston ja verkon ulkopuolella)

TEKNISET TIEDOT:

Nimellisteho: 100 000 W (12m/s)
Suurin kapasiteetti: 120 000 W
Keskimääräinen vuosituotanto: 219 000 kWh

Nimellisjännite: 360V

Aloitusnopeus: 3m/s
Toimintanopeus: 3-50m/s
Turvanopeus: 50m/s
Suurin pyörimisnopeus: 60 rpm

Roottorin halkaisija: 24m

Generaattori: kestomagneetit

Telinemaston korkeus 18m tai 20m


Sarja sisältää:

Verkkoon kytketty versio

1 generaattori 100kW/360V
3 terää,
1 MPPT-ohjain 100 kW AC380V ~ 415V
1 100 kW hybridi invertteri 415 V verkkoliitännällä
(Suojaus: ylikuormitus, oikosulku, purkaus jne...)
1 RS485-tiedonsiirtoliitäntä
1 20 metrin masto (3 osaa)
1 Ohje ja käyttöohje.
800 metriä 16mm² kaapelia
100 metriä 25mm² kaapelia
300A kytkinrasia

Off-grid-versio (itsetuotanto)

1 generaattori 100kW/360V
3 terää,
1 MPPT latausohjain 100kW AC380V ~ 415V
1 Off Grid Invertteri 100kW/360V lähtö 380V
(Suojaus: ylikuormitus, oikosulku, purkaus jne...)
1 RS485-tiedonsiirtoliitäntä
1 18 metrin masto (3 osaa)
1 Ohje ja käyttöohje.
800 metriä 16mm² kaapelia
100 metriä 25mm² kaapelia
Valinnaiset akut: Hidas purkaus, erityinen aurinko/tuuli

huoltovapaa, geeli 12V200Ah (64kpl)
Akkukaapelit 16mm2*35cm (96kpl)
Akkukaapelit 16mm2*1m (6kpl)
Liittimet


Toimitusmäärä:

Verkkoon yhdistetty versio:
Kokonaistilavuus: 40 m3
Kokonaispaino: 15 925 kg

Itse tuotettu versio:
Kokonaistilavuus: 119 m3 (akkujen kanssa)
Kokonaispaino: 29 600 kg


Takuu:

Generaattori: 5 vuotta
Ohjain ja invertteri: 3 vuotta
Paristot (lisävaruste): 3 vuotta (käyttöikä noin 8 vuotta)

Tuuliturbiinin käyttöikä: 25 vuotta
